NÁVOD K OBSLUZE ZS 3002

NÁVOD K OBSLUZE

ZASKLÍVACÍ STOJAN ZS 3002 - 3003

Popis :

Zasklívací stojany řady ZS3000 slouží k pohodlnému a dokonalému vyúhlování oken a dveří při zasklívání. Pomocí fixace dosáhneme stejné vzájemné polohy rámu i křídla jakož i celého okna a to ve stavu, v jakém bude hotový výrobek zabudován do ostění. Tím je možno dokonale nastavit předpětí křídla, vzájemnou polohu všech součástí a nastavení prvků kování do středních poloh, čímž významně ovlivníme snadnost montáže oken na stavbě a jejich případné seřízení během používání. V neposlední řadě lze ještě před expedicí snadno vyzkoušet a zkontrolovat kompletnost a funkčnost celého výrobku.

Technická data :

Parametr / Typ stroje		ZS3002	ZS3002/2400	ZS3003	ZS3003/2400
Šířka	-	3050 mm	3050 mm	3050 mm	3050 mm
Hloubka	-	900 (1000) mm	900 (1000) mm	900 (1000) mm	900 (1000) mm
Výška	-	2350 mm	2750 mm	2450 - 3050 mm	2450 - 3450 mm
Min.přepravní výška *		1900 mm	1900 mm	1900 mm	1900 mm
Hmotnost	-	210 (až 220) kg	240 (až 250) kg	260 (až 270) kg	290 (až 300) kg
Efektivní šířka upnutí	-	2650 mm	2650 mm	2650 mm	2650 mm
Efektivní výška upnutí	-	2000 mm	2400 mm	2000 mm	2400 mm
Šířka upínacích desek	-	80 mm	80 mm	80 mm	80 mm
Šířka válečkového výložníku	-	100 (200) mm	100 (200) mm	100 (200) mm	100 (200) mm
Zdvih stolu	-	-	-	600 mm	600 mm
Max. hmotnost výrobku		-	-	220 kg	200 kg
Provozní tlak vzduchu	-	0,6 Mpa	0,6 Mpa	0,6 Mpa	0,6 Mpa
Max. upínací síla	-	750 N	1000 N	750 N	1000 N

* platí pro stroj v rozebraném stavu

( ... ) - hodnoty platné pro nadstandardní úpravy

Montáž a připojení :

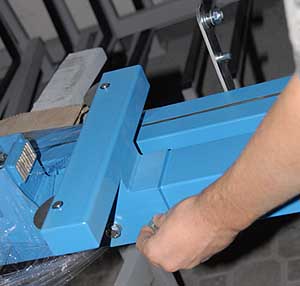

	Pokud je zasklívací stojan dodán v rozebraném stavu (zvl. typy s výškou upínacích desek 2400mm), nejprve postavíme suport s přítlačnými deskami do svislé polohy (vývody pro připojení vzduchu jsou nahoře) a odstraníme obal. Poté odšroubujeme 2 šrouby M10 ze spodního pojezdového vozíku (viz obrázek vlevo) a vozík dáme stranou. DŮLEŽITÉ : V žádném případě se nesmí povolovat šrouby jimiž je přišroubován horní pojezdový vozík ! Levou (volnou) dorazovou desku dáme rovněž stranou.

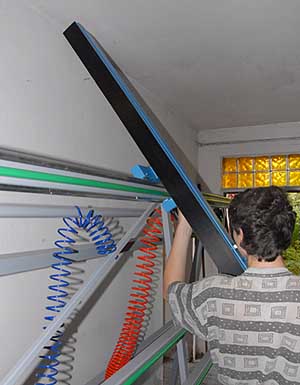

	Suport nakloněný pod úhlem cca 45st.(viz obrázek vlevo) nasadíme kladkami horního pojezdového vozíku na horní pojezdovou tyč (tuto operaci je vhodné vykonávat ve dvou) a spustíme do svislé polohy. Nyní můžeme přišroubovat zpět spodní pojezdový vozík. Před utažením šroubů zkontrolujeme funkci pojezdu. Připojíme hadici(e) pro přívod vzduchu U typu ZS3003 zkontrolujeme všechny díly zajišťující zdvih svislého stolu (zvláště spojek a držáků řetězů) a jejich kompletnost a neporušenost vlivem přepravy.
	Levou dorazovou desku pevnou našroubujeme pomocí tří šroubů M10 k držákům (obr.1) Levou dorazovou desku odklopnou našroubujeme pomocí imbus šroubů M6 k držákům. Šrouby neutahujeme příliš silně, aby nedošlo k uvolnění trhacích matic. Zkontrolujeme funkci odklápění. Nejprve tahem k sobě (viz obr.vlevo), odjistíme a pak odklopnou desku natočíme doleva až na opěrné dorazy. Zasklívací stojan je stabilní konstrukce, je ale vhodné jej vyvážit a ukotvit do podlahy, zvláště v případech kdy není rovná. Po manipulaci, ukotvení a montáži levé opěrné desky je třeba provést kontrolu vyúhlování levé dorazové desky vůči válečkovému výložníku. Zde musí být dodržen pravý úhel, což má zásadní vliv na kvalitu vyúhlování zasklívaného okna. Případnou korekci provedeme povolením šroubů a podložením dorazové desky v místech označených šipkami. U zasklívacího stojanu s pevnou dorazovou deskou se povolí nebo vyšroubují šrouby M10 a podložkami (jsou součástí dodávky) vloženými mezi dorazovou desku a držák(y) se provede případná korekce. U zasklívacího stojanu s odklopnou dorazovou deskou se povolí nebo vyšroubují šrouby M6 imbus a korekce se provede vložením vhodné podložky pod daný držák(y). Šrouby neutahujeme příliš silně, aby nedošlo k uvolnění trhacích matic. Zde je navíc třeba po dotažení šroubů odzkoušet, zda při korekci nedošlo ke špatnému vymezení polohy (vyúhlování) držáku vůči odklopnému segmentu, což se projeví ztíženým nebo zcela nemožným odklápěním dorazové desky. Další korekce je možná pomocí válečků na pojezdové dráze, kterými je možno po povolení a výškovém posunu doladit přesnou geometrii.

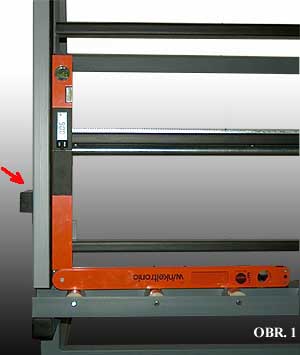

	Měření provádíme úhloměrem nebo úhelníkem dle obr.1. Úhloměr musí být dostatečně dlouhý, aby byl dodržen pravý úhel v celé délce dorazové desky. Pokud není k dispozici úhloměr s dlouhými rameny, použijeme vhodné, rovné prodlužovací desky nabo tyče. Zasklívací stojan je třeba připojit do rozvodu tlakového media, které splňuje základní parametry pro pohon pneumaticky ovládaných strojů, tj. čistota a absence vody (nejlépe je li kompresor vybaven kondenzační sušičkou). Pro správnou a bezpečnou funkci je třeba dodržovat provozní tlak do 0,6 Mpa (6 barů). Pokud rozvod tlakového media nesplňuje dané požadavky, je nutno stroj dovybavit nadstandardním příslušenstvím. (Seznam nadstandardních prvků je na konci tohoto dokumentu) Nedodržení těchto základních zásad běžných pro všechny pneumaticky ovládané a poháněné stroje má zásadní vliv na životnost a funkčnost stroje. Před vlastním připojením tlakového vzduchu vizuálně zkontrolujeme neporušenost tlakového rozvodu na stojanu a ovládací prvky - ty musí být ve výchozí poloze (obr.2) Po připojení provedeme nastavení vstupního tlaku na regulátoru (je-li jím stojan vybaven) a zkontrolujeme, zda nedochází k úniku vzduchu

Ovládání :

Okno se postaví na válečkový výložník a dotlačí na levou dorazovou desku. Suportem se dojede až k výrobku.

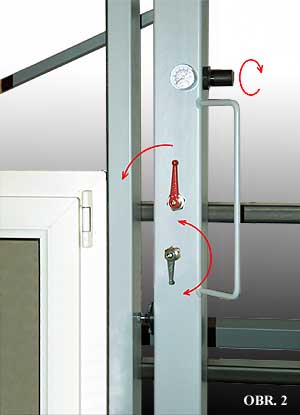

Červenou ovládací pákou přesuneme ve směru šipky dle obr.2, čímž zaaretujeme suport a současně přítlačnou deskou dotlačíme a zajistíme okno v pracovní poloze. Nyní je rám okna vyúhlovaný a připravený pro montáž skla a nastavení předpětí křídla.

Přestavením šedé páčky nahoru nastavíme požadovanou výšku celého svislého pracovního stolu. Umístěním páčky do vodorovné polohy zastavíme pohyb stolu v libovolné výšce. Je třeba počítat s určitou pružností tlakového média ( Platí pouze u typu ZS 3003)
Uvolnění okna provedeme vrácením červené páčky do původní polohy. Vrácením šedé páčky dolů sjedeme pracovním stolem do nejnižší polohy ( Platí pouze u typu ZS 3003)
Na obr.2 je zobrazena výchozí poloha ovladačů.

Při upínání nízkých oken je třeba dle potřeby snížit tlak, případně zcela odstavit horní přítlačný válec (válce) suportu. Zabrání se tím nerovnoměrnému přítlaku kdy se horní část pravé přítlačné desky neopírá o rám okna. Toto se provádí regulačním ventilem umístěným na suportu. Před regulací musí být ovládací kolečko ventilu povytaženo! Na manometru pak kontrolujeme velikost tlaku. Při upínání malých oken lze postupovat i tak, že výrobek se upne doprostřed mezi upínací desky, aniž by stál na válečkové dráze. Je ovšem nutno dbát zvýšené opatrnosti. Pokud snížíme tlak pod hranici 2 barů, může se stát, že ventil ihned neodvětrá regulované přítlačné válce (pro svou funkci potřebuje určitý prac.tlak). Tato situace může nastat například při úplném odstavení horních válců. V takovém případě stačí tlak regulátorem krátkodobě zvýšit. U zasklívacích stojanů s výškou upínacích desek 2400mm je maximální upínací tlak omezen na 4 bary.

Bezpečnost práce :

Pro správné používání stroje je nutná důkladná znalost těchto uživatelských instrukcí a všech rizik souvisejících z nevhodného použití stroje. Proto stroj může být obsluhován jen náležitě poučenou a způsobilou osobou.

Výrobce neodpovídá za škody způsobené za používáním stroje k jiným účelům, než jsou uvedeny v tomto návodu.

Výrobce není odpovědný za běžná opatření vztahující se k použití stroje, jenž v této příručce nejsou uvedena, jako například: Montáž stroje, nástrojů, běžné užívání, běžná údržba a opravy.

Stroj musí být připojen pouze k vzduchovému okruhu, jenž odpovídá parametrům popsaným v tomto návodu.

Pro opravy je nutno používat výhradně originální náhradní součástky.

Stroje jsou navrženy pro použití v krytých průmyslových objektech. Výrobce nedoporučuje použití v jiných prostorech.

Osoba jenž se stará o stroj musí být proškolena v správném použití stroje a bezpečnostních opatřeních.

Před započetím práce se strojem, musí obsluha zajistit, aby se žádné osoby nebo další potenciální zdroje nebezpečí nenacházeli v nejbližším okolí ( oblast 150 cm kolem stroje). A to zejména z důvodu neoprávněné manipulace s ovládacími prvky stroje.

Obsluha musí věnovat velkou péči řádnému upnutí obrobku pomocí upínacího zařízení a nesmí dopustit, aby došlo ke vniknutí jakýchkoli končetin mezi upínací desky stojanu. Upínací síla je až 750 (resp. 1000N) !

Vždy myslete na možné důsledky, pokud zasahujete rukou do funkčního prostoru stroje.

Zasklívací stojan se zdvihem svislého stolu ZS3003 se nesmí používat k jiným účelům, než je určen. Obsluha nesmí dopustit, aby se jakákoliv část těla dostala pod svislý pracovní stůl ve zdviženém stavu. Přesto, že ani při poruše přívodu nebo destrukci přívodního vedení neklesne stůl prudce dolů, nesmí obsluha opustit perimetr stroje a ponechat jej bez dozoru, pokud je svislý stůl ve zdviženém stavu. Za žádných okolností se nesmí stoupat nohou na spodní dorazy svislého stolu !

Údržba :

Údržba stroje je velmi jednoduchá. Je pouze třeba udržovat v čistotě všechny pohyblivé díly. U typu ZS3003 je třeba průběžně dbát zvláště na čistotu a mazání svislých lineárních tyčí a řetězů. Pokud je stroj vybaven údržbovou jednotkou - tuto v pravidelných intervalech odkalovat, případně dolévat olej. Rovněž je třeba občas kontrolovat hodnotu vstupního tlaku (je-li stojan vybaven regulátorem ) a úhel levé opěrné desky. U typu ZS3003 se před každým započetím práce musí zkontrolovat všechny díly zajišťující zdvih svislého stolu (zvláště spojky a držáky řetězů), případně dotažení šroubů. Průběžně je také třeba kontrolovat, případně provádět seřízení dorazové desky, která musí při práci vždy svírat pravý úhel s válečkovým výložníkem.

Volitelné příslušenství a nadstandardní úpravy :

Odklopná dorazová deska+ kluzné lišty – levá opěrná deska je sklopná pod úroveň svislého stolu a tím je umožněno se zaskleným oknem vyjet po válečkové dráze do strany. (podstatné usnadnění manipulace s rozměrnými okny - např. v provozu vybaveném válečkovými tratěmi.) Součástí paketu je osazení svislého stolu kluznými lištami z ultravysokomolekulárního PTE, které umožňují bezproblémový posun výrobku. Lišty jsou výměnné, uložené v kolejničkách.
6 200.- Kč

Válečkový výložník - šířka výložníku - válečků zvětšena na 200mm. (standardně 100mm).
3 100.- Kč

Jednotka pro úpravu vzduchu - splňuje funkci regulátoru a navíc odstraňuje z tlakového vzduchu kondenzát i mechanické nečistoty (nenahrazuje sušičku, ale pro stroj plně dostačuje). Vliv na životnost a spolehlivost po delší době provozu. V okruhu s centrálním filtrem a sušičkou je bezpředmětná.
1 380.- Kč

Regulátor vstupního tlaku - vhodný při zapojení stroje do tlakového rozvodu, kde není centrálně regulovaný tlak (současné kompresory jsou většinou seřízeny na tlak 10bar).Vyšší tlak ve stroji má vliv na životnost a na upínací sílu - ta je standardně při tlaku 6 barů - 750 N, při zvýšené efektivní výšce upínání na 2400mm až 1000N. V případě vysokého tlaku může navíc docházet k deformacím upnutého výrobku
980.- Kč

Pravostranné provedení - pokud to vyžaduje rozmístění strojů v lince je možno dodat zrcadlové provedení stroje při zachování všech funkcí. Dorazová deska je na pravé straně.
1500.- Kč - základní příplatek, 500.- Kč - příplatek u stojanu se zdvihem, 500.- Kč - příplatek u stojanu s odklopnou dorazovou deskou
